Aplikasi Pengukur Aliran Ultrasonik SLDF2085 di Industri Petrokimia

1. Masalah industri: "Masalah lama" pengukuran oli pendingin darurat unit etilen

Sebagai peralatan inti dalam industri petrokimia, pengukuran aliran sistem quench oil berhubungan langsung dengan akurasi pengendalian proses dan keselamatan operasi pabrik. Namun, karakteristik kompleks dari media quench oil dan kondisi kerja yang keras telah lama membuat flowmeter tradisional "tidak mau digunakan".

Media yang buruk: minyak quench mengandung kotoran kokas, gelembung dan komponen emulsi, yang mudah menyebabkan adhesi sensor, redaman sinyal, yang mengakibatkan distorsi pengukuran;

Kondisi pengoperasian yang berat memberikan tantangan yang signifikan terhadap ketahanan flowmeter, termasuk suhu sedang yang mencapai 120-210 derajat , diameter pipa berkisar antara DN600 hingga DN900, fluktuasi tekanan, dan persyaratan tahan ledakan Zona 20.

Kesulitan pemasangan dan pemeliharaan: flowmeter invasif tradisional perlu memotong pipa, menghentikan pekerjaan untuk melakukan transformasi, siklus konstruksi yang panjang, dan pemeliharaan limbah yang sering terjadi, tidak hanya mencemari lingkungan, tetapi juga meningkatkan risiko keselamatan;

Akurasi tidak memadai: Pengukur aliran eksternal tradisional mudah terpengaruh oleh ketidakhomogenan media, dan deviasi pengukuran melebihi ±5%, yang tidak dapat memenuhi persyaratan kontrol proses yang tepat.

Masalah-masalah ini secara langsung menyebabkan fluktuasi tingkat cairan perangkat dan peningkatan konsumsi energi, yang telah menjadi hambatan utama yang membatasi pengurangan biaya dan peningkatan efisiensi perusahaan petrokimia.



2. Strategi Terobosan: Solusi Teknologi Inti untuk Pengukur Aliran Ultrasonik SLDF2085

Untuk mengatasi masalah utama dalam pengukuran oli pendingin darurat, pengukur aliran ultrasonik SLDF2085 memberikan solusi komprehensif melalui arsitektur teknis inovatif dan desain spesifik-skenario.

(1) Sorotan teknologi inti

Perbedaan waktu dua arah + algoritma anti-interferensi frekuensi variabel: secara dinamis mengganti sinyal pita lebar 0,3-1,8MHz, secara cerdas mengidentifikasi interferensi kokas dan gelembung, membentuk model adaptif karakteristik medium, akurasi pengukuran stabil dalam ±1%FS;

Desain kompatibilitas rentang-lebar-suhu tinggi: Sensor beroperasi dalam kisaran suhu-200 derajat hingga 400 derajat , kompatibel dengan saluran pipa berdiameter penuh DN15 hingga DN1200, dan tahan terhadap kondisi tekanan dari 0,3 hingga 10MPa, sepenuhnya memenuhi persyaratan parameter sistem oli pendingin cepat.

Solusi pemasangan non-invasif: Desain penjepit-tidak memerlukan kerusakan pada struktur saluran pipa. Bagian pipa lurus bagian hulu Lebih Besar dari atau sama dengan 10D dan bagian hilir Lebih Besar dari atau sama dengan 5D memerlukan ambang pemasangan yang lebih rendah, siklus konstruksi diperpendek sebesar 80%, dan penerapan dapat diselesaikan dengan cepat selama pemeliharaan sementara perangkat;

Konektivitas cerdas-tahan ledakan: Dilengkapi peringkat tahan ledakan-Exia II CT4 dan perlindungan IP67, perangkat ini mendukung protokol komunikasi Modbus/HART untuk integrasi tanpa hambatan dengan sistem DCS, memungkinkan pemantauan aliran data-waktu nyata dan diagnostik jarak jauh.

(2) Rencana alokasi yang ditargetkan

Pemilihan Sensor: Sensor-suhu tinggi 1MHz digunakan untuk aplikasi DN600-DN700, sedangkan sensor broadband 0,5MHz digunakan untuk aplikasi DN800-DN900. Konfigurasi redundan sensor ganda meningkatkan stabilitas sistem.

Pemilihan bahan penggandeng: Bahan penggandeng padat dengan-ketahanan suhu tinggi digunakan di bawah 120 derajat , sedangkan bahan penggandeng oksida logam digunakan di atas 120 derajat untuk memastikan transmisi sinyal stabil dalam kondisi-suhu tinggi.

Pengoptimalan algoritme: aktifkan kompensasi sinyal suhu tinggi dan algoritme anti-kokas media kotor untuk mengoreksi pengaruh suhu terhadap kecepatan suara secara otomatis. Kalibrasi sinyal selesai setiap 30 menit.



3. Praktik yang Berhasil: Kasus Penerapan Pengukuran Minyak Pendingin Darurat di Pabrik Etilen Unit 3

(1) Ikhtisar Aplikasi

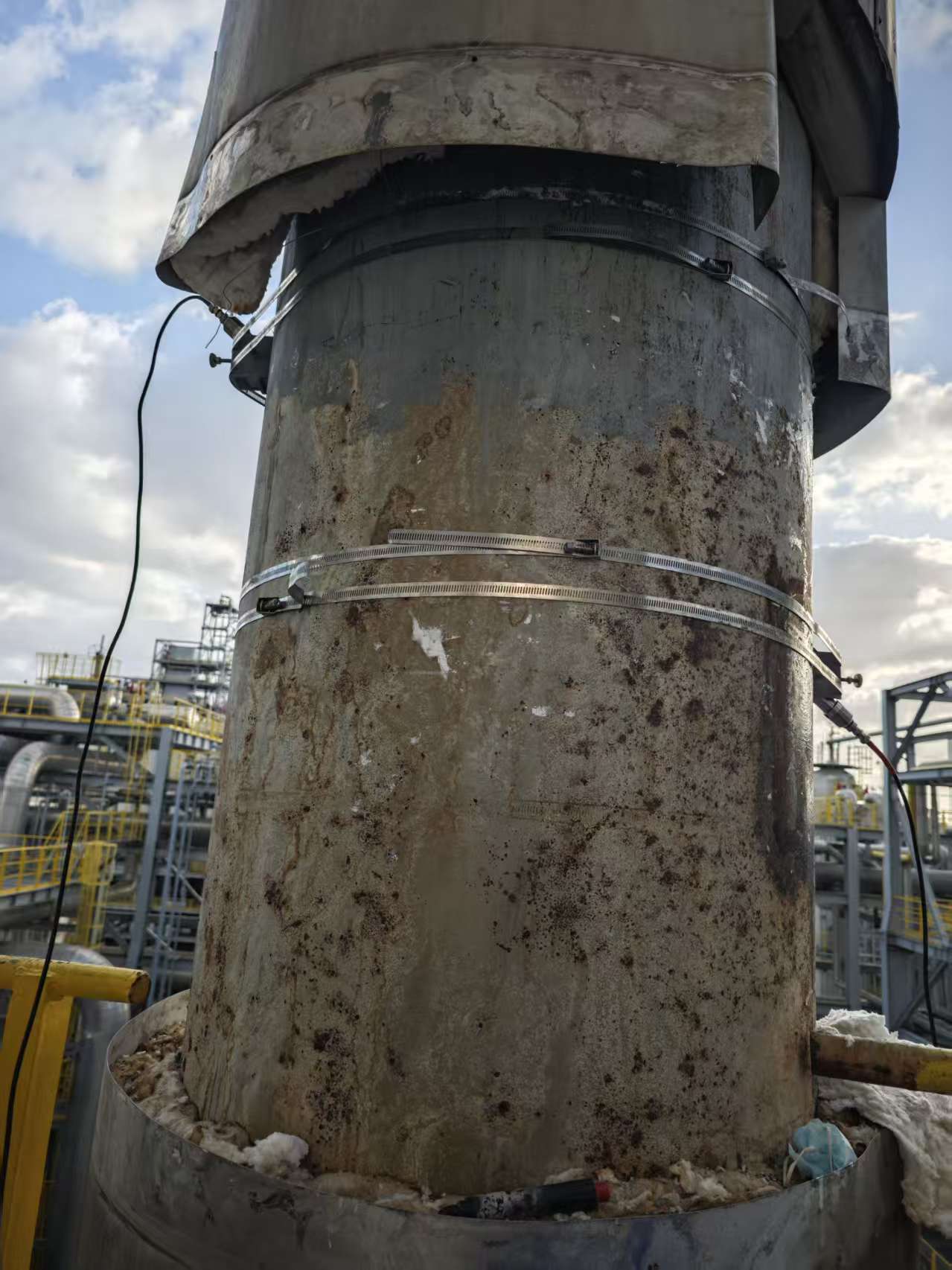

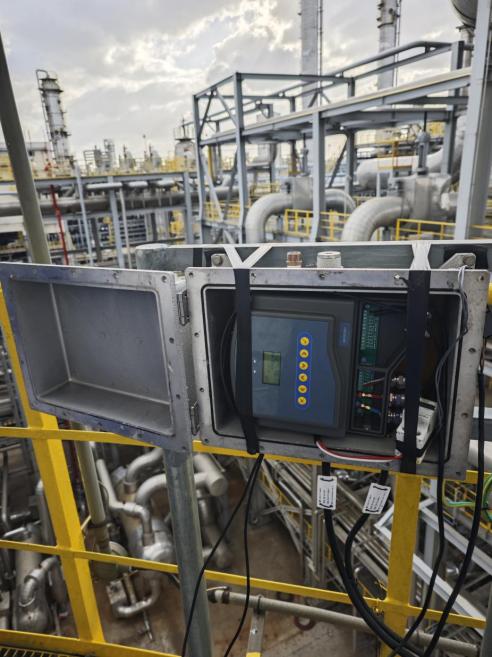

Skenario aplikasi: pipa pengembalian minyak pendingin darurat unit etilen 3# (DN700), pipa campuran minyak-air (DN600), dan pipa suhu-tinggi (DN900,210 derajat );

Masa percobaan: 3 bulan (Agustus s/d November 2025);

Objek pengganti: merek flowmeter ultrasonik eksternal dan flowmeter pelat lubang tradisional.

(2) Hasil penerapan utama

Akurasi pengukuran memenuhi standar: Dalam kondisi pengoperasian dengan rasio fase oli berkisar antara 15% hingga 60% dan kokas-mengandung pengotor, SLDF2085 mempertahankan deviasi pengukuran yang stabil dalam kisaran ±0,8%, mencapai peningkatan akurasi 80% dibandingkan peralatan tradisional dan menyelesaikan masalah distorsi data aliran-yang sudah berlangsung lama.

Stabilitas operasi yang sangat baik: 3 bulan operasi terus menerus tanpa kegagalan, kekuatan sinyal sensor tetap di atas 850, tidak ada redaman sinyal yang disebabkan oleh adhesi kokas, dibandingkan dengan kinerja peralatan asli 2 kegagalan per bulan, mencapai terobosan kegagalan nol;

Pengurangan biaya dan peningkatan efisiensi yang signifikan: instalasi non-invasif mengurangi kerugian akibat penghentian pekerjaan hingga lebih dari 1 juta yuan, dan tidak memerlukan pemeliharaan limbah untuk mengurangi biaya tenaga kerja dan perlindungan lingkungan hingga lebih dari 30% setiap tahun. Masa pakai peralatan diperkirakan mencapai 10 tahun, 50% lebih lama dibandingkan flowmeter tradisional;

Kemampuan beradaptasi proses yang sangat baik: Dalam berbagai kondisi pengoperasian dengan fluktuasi suhu 45-210 derajat dan laju aliran 800-2400m³/jam, penundaan respons data kurang dari atau sama dengan 0,8 detik, membantu fluktuasi tingkat cairan perangkat dikontrol dalam ±50mm, dan stabilitas proses meningkat pesat.



4. Keunggulan Inti: SLDF2085 Dibandingkan dengan Pengukur Aliran Tradisional

Perbandingan dimensi	Pengukur Aliran Ultrasonik SLDF2085	Flowmeter tradisional (pelat lubang)
kepastian pengukuran	±1%FS Di Dalam	±3%-±5%F.S.
Toleransi layanan	-200~400 derajat, DN15-DN1200	Toleransi suhu maksimum adalah 150 derajat, dan diameter yang kompatibel terbatas
cara untuk menginstal	Clip-in-non-invasif-tidak memerlukan waktu henti	Untuk metode penambalan invasif atau eksternal, diperlukan pemotongan pipa dan penghentian pekerjaan untuk modifikasi.
Biaya pemeliharaan	Tidak ada suku cadang mekanis, biaya perawatan tahunan yang rendah	Perlu pengosongan rutin, kalibrasi, dan perawatan rutin
kemampuan melawan gangguan	Algoritma konversi frekuensi + identifikasi interferensi, cocok untuk media kotor	Rentan terhadap gangguan kokas dan gelembung, redaman sinyal





5. Nilai promosi: Adaptasi skenario penuh di luar pengukuran oli pendingin darurat

Keberhasilan implementasi SLDF2085 tidak hanya menyelesaikan tantangan pengukuran minyak quench unit etilen, namun juga memungkinkan ekspansi horizontal ke berbagai kondisi operasi kompleks di industri petrokimia.

Media yang berlaku: sisa minyak, minyak berat, campuran minyak dan air, partikel yang mengandung media dan cairan kotor lainnya;

Skenario perluasan: pipa bubur minyak unit katalitik, pipa transportasi minyak mentah kilang, pipa transportasi perantara kimia, dll.;

Nilai inti: Membantu perusahaan mencapai pengukuran yang akurat, mengurangi biaya dan meningkatkan efisiensi, sekaligus memenuhi persyaratan kepatuhan perlindungan lingkungan dan produksi yang aman, serta memberikan dukungan data yang andal untuk peningkatan industri 4.0.



6. Konsultasi Koperasi: Solusi pengukuran lalu lintas yang disesuaikan

Pengukur aliran ultrasonik SLDF2085 telah divalidasi secara ketat oleh perusahaan petrokimia besar termasuk CNPC dan Sinopec, dengan lebih dari 500 penerapan yang berhasil. Kami menyediakan layanan menyeluruh yang mencakup penilaian operasional, pemilihan produk, pemasangan dan commissioning di lokasi, serta pemeliharaan pasca-penjualan, memastikan penerapan yang cepat dan pengoperasian peralatan yang stabil.

Untuk laporan aplikasi terperinci, tabel pencocokan kondisi pengoperasian, atau-pertukaran teknis di lokasi untuk unit etilen 3#, jangan ragu untuk menghubungi kami kapan saja!

- Memberdayakan pengembangan-kualitas tinggi industri petrokimia melalui pengukuran presisi, SLDF2085 menciptakan nilai bersama Anda!
